装配机项目改造方案设计

1.针对装配机产品结构改造

要求：

以前设备装配为左侧产品，

现跟新为右侧产品。

设备概览

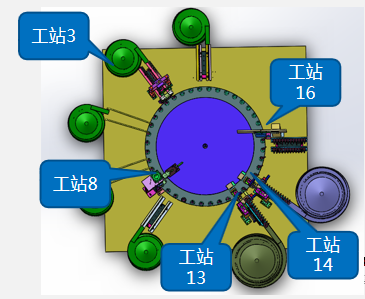

1、设备结构如图：

产品主要有上图6个部分组成。

项目分析

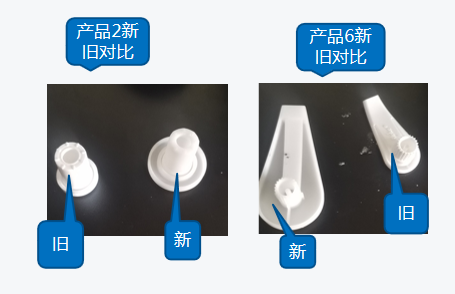

产品主要有6个零件组成，其中产品2和产品6与

原产品尺寸有所变化。如下图

结构便跟一

一：因为产品2变化，转盘40个模具需要跟换：

    数量：40件

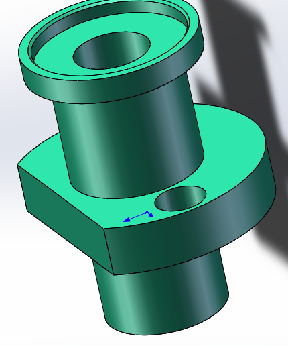

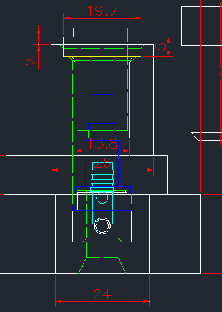

             跟新后外形图                                               设备现在模具

结构变更二：

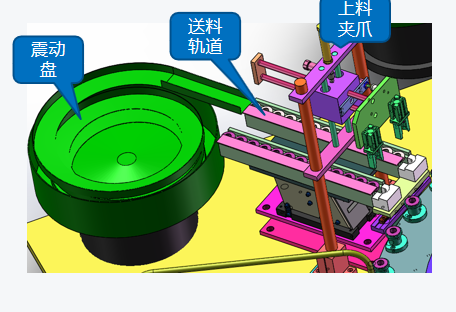

工站3：（产品2上料工站）

便跟部分：

1：震动盘（1个）

2：直线送料轨道（2套）

3：夹爪手指（2套）

结构变更三：工站8（活塞压装中站）

定位模具：一套

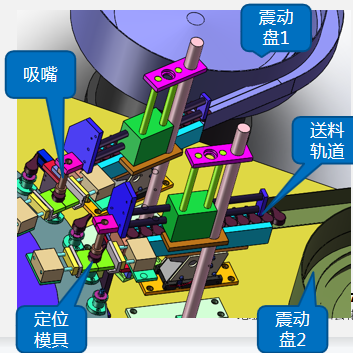

结构变更四：

盖帽上料工站13及14：

震动盘2件（对称件）

定位模具 （2套）

定制吸嘴（2套）

送料轨道（2套）

成品取件工站16

出料直线轨道（2套）

夹爪手指（2套）
