产品描述

THK弧形导轨|圆弧导轨|环形导轨|圆形导轨|HCR12A2UUC1+60/100R6T

日本THK圆弧导轨|弧形导轨|圆形导轨的产品用途：

HCR型圆弧导轨|弧形导轨属于日本THK LM滚动导轨R形圆弧滚动导轨，该产品的用途大致为：立式车床、医疗器械、医疗设备、控制装置、舞台装置、大型转座台、等等

日本THK圆弧导轨|弧形导轨|圆形导轨的选型参考方法：

HCR型圆弧导轨|弧形导轨属于日本THK LM滚动导轨R形圆弧滚动导轨，该产品的用途大致为：立式车床、医疗器械、医疗设备、控制装置、舞台装置、大型转座台、等等

产品解析：

THK圆弧导轨|弧形导轨HCR12A1UUC1+60/100R

每单根配带1个滑块

轨道长度100mm

R中心角60mm，直径120mm

THK圆弧导轨|弧形导轨|圆形导轨HCR12A2UUC1+60/100R

每单根配带2个滑块

轨道长度100mm

R中心角60mm，直径120mm

日本THK HCR系列圆弧导轨|弧形导轨的结构特征与优点：

1，钢球沿着LM轨道和LM滑块上经过精密研磨加工的4列滚动面进行滚动；通过组装在LM滑块上的回球器,

使钢球列循环运动。

HCR型圆弧导轨|弧形导轨可实现高精度圆弧运动的R形圆弧滚动导轨采用已有丰富实际业绩的4方向等负荷型LM滚动导轨HSR型作为其基本结构，是运用崭新的构思开发而成的产品。

2，多个LM滑块部分可以在相同导轨上分别动作,只要LM滑块配置在负荷点上,就能实现经济合理的结构设计。

3，与采用滑动导向装置、滚针凸轮导向器的圆弧运动相比 ,R形圆弧滚动导轨可以获得无间隙的高精度运动。LM轨道和LM滑块只需采用螺栓安装即可,所以组装相当简单。

4，可以进行旋转轴承不可能实现的5m以上的圆弧运动，同时,实现这种圆弧运动的装置其组装、拆卸、重组十分容易。

5，由于采用HSR型作为基本结构,因此可以承载所有方向的负荷。

三、日本THK HCR系列圆弧导轨|弧形导轨的装配步骤：

在安装R形圆弧滚动导轨HCR型的LM轨道时,建议采用在LM轨道的基准侧（内侧）设置定位靠肩（可用销

钉等）,再从LM轨道的反基准侧用压板推压轨道的安装方法。

日本THK圆弧导轨|弧形导轨|环形导轨的安装方式：

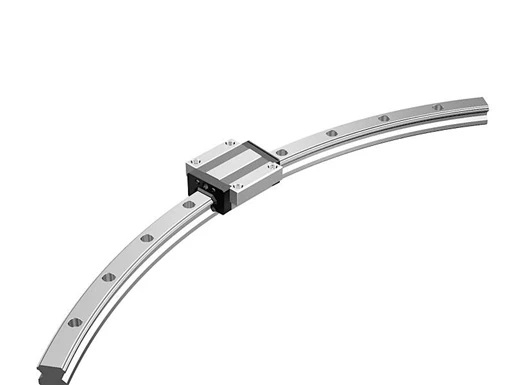

日本THK圆弧导轨|弧形导轨|环形导轨的实物图片
