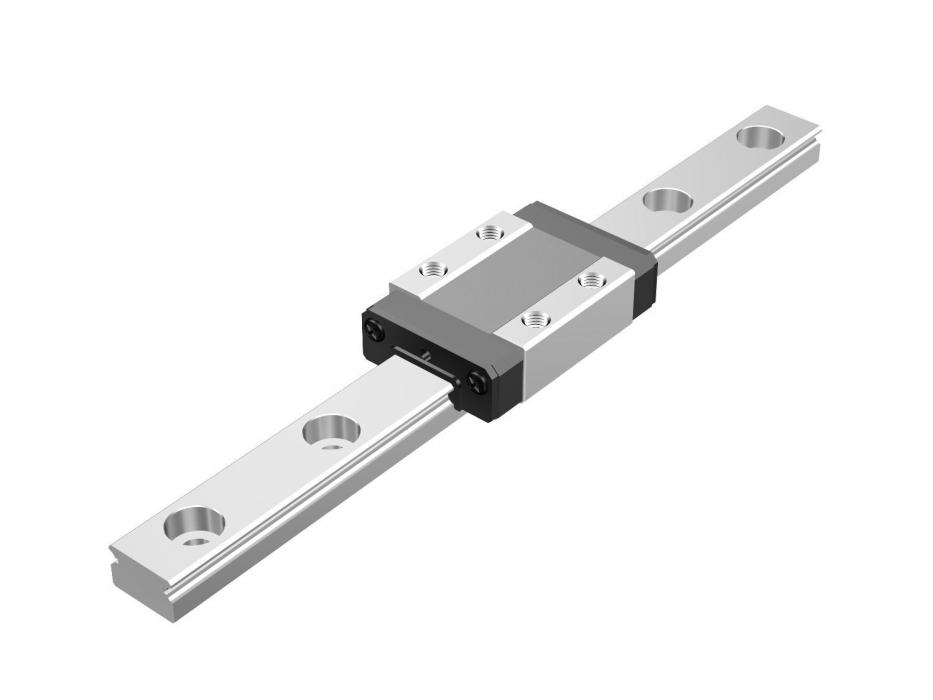

| 名称: | 日本THK直线导轨SRS-S系列 |
|---|
产品描述
THK直线导轨SRS-S系列主要用途：
●IC、LSI制造装置
●硬盘驱动器
●办公设备的滑座
●硅晶圆搬送装置
● 印刷电路板装配工作台
●医疗机器
● 电子显微镜的电子设备
●光学工作台
●逐次移动式曝光装置
●绘图装置
●IC接合器的进给装置
●检查装置

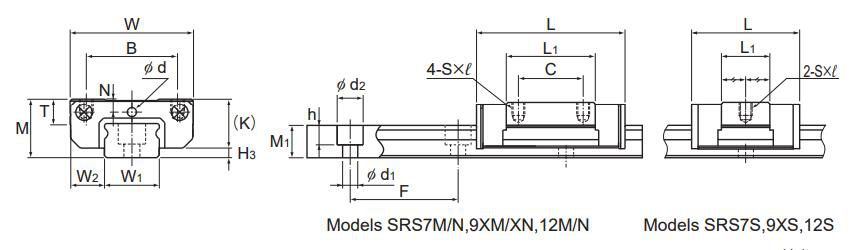

| units: mm | ||||||||||
| Model No. | Outer dimensions | Block dimensions | Basic load rating | |||||||
| Radial | ||||||||||
| Height | Width | Length | B | C | S x l | N | Greasing | Dynamic | Static | |
| M | W | L | hole | C | C0 | |||||
| d | kN | kN | ||||||||
| SRS7S | 8 | 17 | 19 | 12 | - | M2 x 2.3 | 1.6 | 1.2 | 1.09 | 0.964 |
| SRS9XS | 10 | 20 | 21.5 | 15 | - | M3 x 2.8 | 2.4 | 1.6 | 1.78 | 1.53 |
| SRS12S | 13 | 27 | 25 | 20 | - | M3 x 3.2 | 3 | 2 | 2.7 | 2.1 |
| SRS15S | 16 | 32 | 32 | 25 | - | M3 x 3.5 | 3 | 3 | 4.5 | 3.39 |
