产品中心

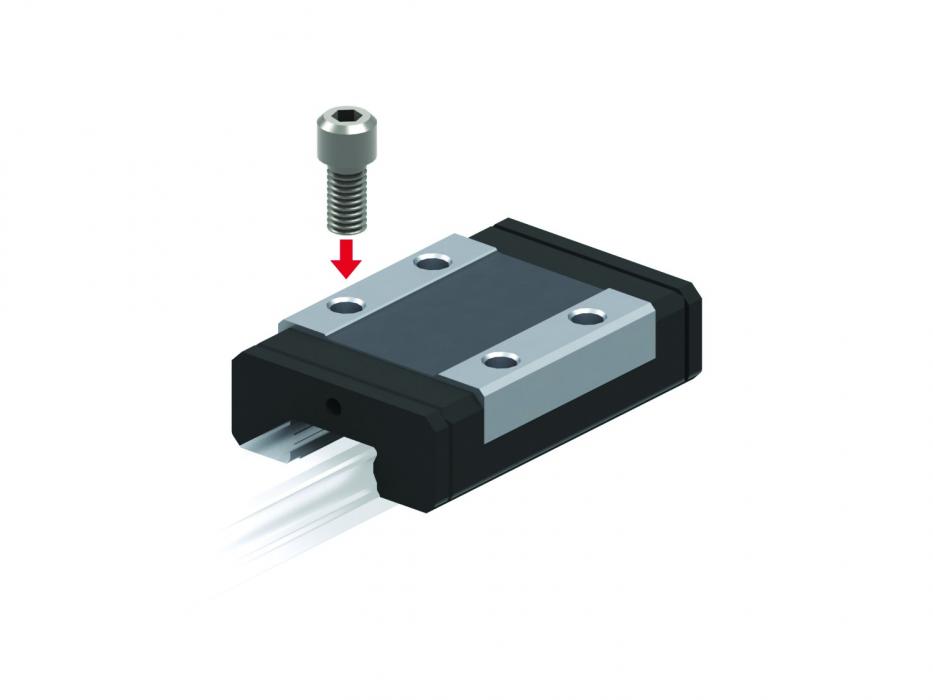

| 名称: | 日本THK直线导轨SRS-GM系列 |
|---|
产品描述

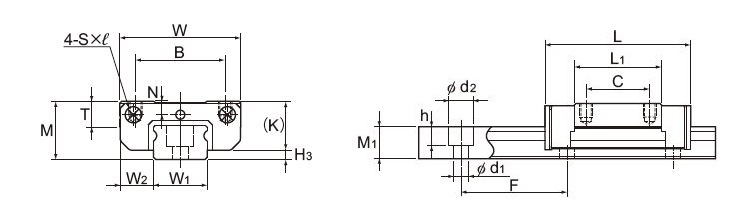

| units: mm | ||||||||||
| Model No. | Outer dimensions | Block dimensions | Basic load rating | |||||||
| Radial | ||||||||||
| Height | Width | Length | B | C | S x l | N | Greasing | Dynamic | Static | |
| M | W | L | hole | C | C0 | |||||
| d | kN | kN | ||||||||
| SRS5GM | 6 | 12 | 16.9 | 8 | M2 x 1.5 | 0.93 | 0.8 | 0.366 | 0.527 | |
| SRS7GM | 8 | 17 | 23.4 | 12 | M2 x 2.3 | 1.6 | 1.2 | 1.16 | 1.54 | |
| SRS9XGM | 10 | 20 | 30.8 | 15 | 10 | M3 x 2.8 | 2.4 | 1.6 | 2.22 | 3.06 |
| SRS12GM | 13 | 27 | 34.4 | 20 | 15 | M3 x 3.2 | 3 | 2 | 3.36 | 3.55 |
| SRS15GM | 16 | 32 | 43 | 25 | 20 | M3 x 3.5 | 3 | 5.59 | 5.72 | |
| SRS20GM | 20 | 40 | 50 | 30 | 25 | M4 x 6 | 4 | 5.59 | 9.4 | |
| SRS25GM | 25 | 48 | 77 | 35 | 35 | M6 x 7 | 5 | 13.3 | 22.3 | |
THK直线导轨SRS-GM系列主要用途：
●IC、LSI制造装置
●硬盘驱动器
●办公设备的滑座
●硅晶圆搬送装置
● 印刷电路板装配工作台
●医疗机器
● 电子显微镜的电子设备
●光学工作台
●逐次移动式曝光装置
●绘图装置
●IC接合器的进给装置
●检查装置
THK直线导轨SRS-GM系列主要产品主要为:
THK SRS7GMUU(GK) BLOCK
THK SRS9XGMUU(GK) BLOCK
THK SRS12GMUU(GK) BLOCK
THK SRS15GMUU(GK) BLOCK
THK SRS20GMUU(GK) BLOCK
THK SRS25GMUU(GK) BLOCK
