产品描述

施耐博格Schneeberger直线导轨，品牌瑞士，其中，高精密轻负荷直线导轨如，交叉滚子导轨、交叉滚针导轨、交叉滚柱导轨、交叉滚珠导轨、线性滑台、滚动块、无摩擦滑台、手动滑台、滚动轴承的工厂位于瑞士本部。而重负载型的滚柱直线导轨、滚珠直线导轨与齿轮齿条导轨的工厂，则位于德国shinaiboge本部。磁栅尺系列的直线导轨精密测量系统、读数头、传感器、编码器的组装工厂位于中国江苏省常州市。

安徽施耐博格直线导轨有限公司，合肥双合智能科技有限公司，作为施耐博格Schneeberger线性滑轨在安徽省的一级总代理商，我司长期供应sinaiboge的全系列产品。

滚柱结构MR导轨辅助安装配件

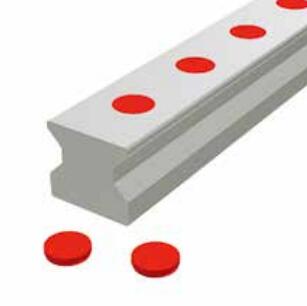

塑料堵头

MRK塑料堵头是一种低成本的方案以封堵导轨安装孔，能使用简单的工具装配到导轨上。推荐用于导轨有防护或污染程度较低的环境，例如，吊装设备。

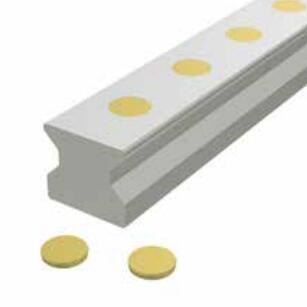

铜堵头

铜堵头用于受污染物或外接温度影响的场合，以及有废屑或对导轨表面要求较高的应用。推荐使用MWH装配工具

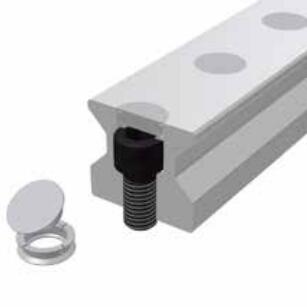

钢堵头

两件式钢堵头由不锈钢材料制成，适用于对导轨表面有非常高要求的应用，以及有很高的承载要求或暴露在金属废屑的场合。它结合了简便、精确安装以及机械稳定性高的优点。

功能：

将锁紧环放置于导轨安装孔的螺栓顶上，当锥形堵头轻轻地被压入，锁紧环膨胀，在堵头和导轨安装孔之间形成摩擦连接。安装时，使堵头和导轨表面齐平以保证刮屑板达到最佳使用效果并延长使用使用寿命。

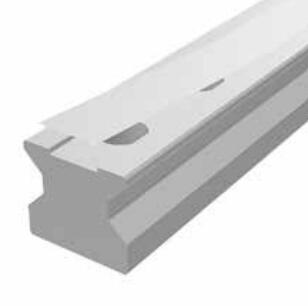

盖板

MAC盖板将防护功能、安装简单和外表美观组合在一起。导轨盖板用不锈弹簧钢制成，适合受污染物或外界温度影响的场合。

MAC盖板具有以下优点：

－由于紧固在特制的凹槽里，整个长度上有可靠的固定

－有锁紧端盖（ESTxx-MAC）在导轨末端加以固定

－材料结实耐牢

－导轨表面特制的盖板槽能防止盖板脱落

－拆装方便，可多次反复使用

－通过在凹槽中的导轨孔上安装导轨盖板，对滑块的刮屑板进行保护

－单根盖板长度可达30m

如果要订带盖板的导轨，盖板也须包括在订单中。

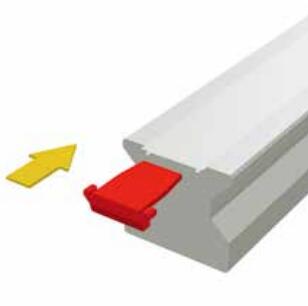

盖板的端盖（备件）

EST端盖用于MAC盖板的收口。塑料端盖在导轨两端嵌入盖板下面的间隙里，以防止盖板翘起或被盖板边棱划伤。

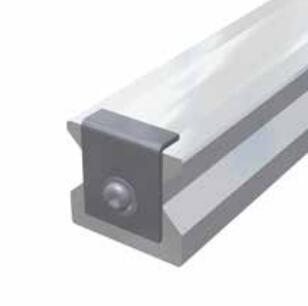

导轨盖板保护端盖 (选配件)

当机械载荷较大时，BSC保护端盖可用于固定和保护导轨盖板。端盖在导轨末端突出，直角固定且边棱无毛刺，用螺栓紧固在导轨端面。

保护端盖用于振动较大，加工过程中导轨暴露在金属废屑的环境，导轨长度小于600mm，或者垂直安装中EST 端盖有脱落风险的应用。

端盖覆盖导轨盖板末端，也起到防止盖板末端尖角划伤的作用。

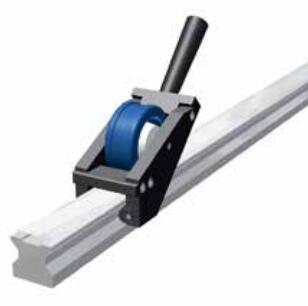

盖板装配工具

MWC装配工具是用于简化装配MAC盖板。同时它也保证了盖板完全嵌入凹槽中而没有任何间隙。

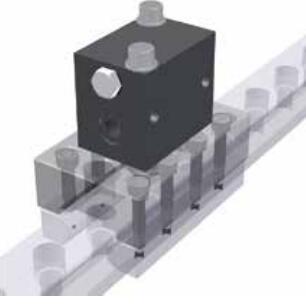

钢堵头安装工具

液压安装工具MWH用于安装MRZ两件式钢堵头，由不同尺寸的底座和活塞销组成。同时，还需要一个液压缸配合使用。装配时，将底座和活塞销用螺栓紧固到液压缸上。

用于MWH的液压缸

MZH液压缸用于产生活塞销所需的液压力。液压油路的接口是1/4"的螺纹连接。此液压缸适用于所有尺寸的MWH液压安装工具并且需要单独订购。

如需更详细的schneeberger选型目录手册电子版或者电子档，请联系我司销售部
