名称:	日本杉野(SUGINO), 速技能机械, 小径、深孔枪孔钻加工装置(枪钻机床)
产地:	日本
产地:	常熟
品牌:	SUGINO
品牌:	速技能
类别:	深孔式
产品:	枪钻机床

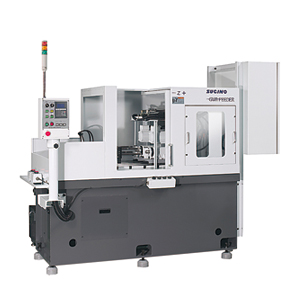

SUGINO gunfeeder, 枪钻机床

小径、深孔加工专用的高精度枪钻机床

日本杉野(SUGINO), 速技能机械, 小径、深孔枪孔钻加工装置(枪钻机床)，是开发成小径、深孔加工专用刀具的高精度、高效率的枪钻机床,最适合用于燃料喷射喷嘴、模具套筒销,、液压装置部件等小径、深孔加工。

特点

▉实现高精度加工

　　采用本公司独家的特殊防振机构（滑动方式），可使用刀具全长较短的

　　枪孔钻。同时，可抑制振动，实现高精度钻孔。

　　此外，由于在开始切削时能够微进，因此也可以抑制孔的弯曲。

▉出色的操作性

　　通过数字键盘，可简单地进行枪孔钻加工所必须的数据输入。

　　此外，可在1个界面中确认转速、进给速度等输入值。

▉备有双轴规格、单轴规格

　　备有最适合用于不同尺寸的孔加工、量产加工的双轴规格和搭载有工件旋转装置

　　的单轴规格。

单轴双轴

规格
项目			单轴规格	双轴规格	工件旋转规格
加工孔径		mm	φ0.9～φ5.0
加工孔深度		mm	Max.300（注释1）
Z轴行程		mm	440
主轴	转速	min-1	2,000～12,000
主轴	主轴马达	-	0.75kW 2P
进给轴	进给轴马达	-	0.5kW AC Servo Motor
进给轴	最小设定单位	mm	0.01
冷却机	水箱容量	L	320	570	320
	高压泵	-	6L/min 11Mpa（注释2)
			Moter 3.7kW 2P	Motor 3.7kW 2P ×2	Motor 3.7kW 2P
	清洗泵	-	Moter 4.0kW 2P
	过滤泵	-	Moter 4.0kW 3P
	线路滤波器	-	1	2	1
	过滤器	μm	20
工件旋转装置	弹簧夹头	-	-	-	PULL-25（注释3）
工件旋转装置	转速	min-1	-	-	240
机械	宽×纵深×高	mm	2,290×1,470×1,530	2,600×2,010×1,900	2,290×1,470×1,530
机械	质量	kg	1,500	2,000	1,700

注释　：
1.加工深度取决于枪孔钻长度。按照标准，安装1处枪孔钻的防振装置。根据所使用的枪孔钻，有时需要设置2～3处（选购品）。
2.高压泵的最高使用压力为11Mpa。〔粘度为10㎡/s(cSt)时〕但是，压力和流量取决于所使用切削油的粘度、枪孔钻直径、长度。
3.弹簧夹头尺寸为3～26mm。请根据工件直径选择合适的尺寸。
4.标准涂装色/课题：深灰色(MunsellN3.0)/导水槽：白/正门：金属蓝
