国产汉江HJG-DZ系列滚珠直线导轨副的简介

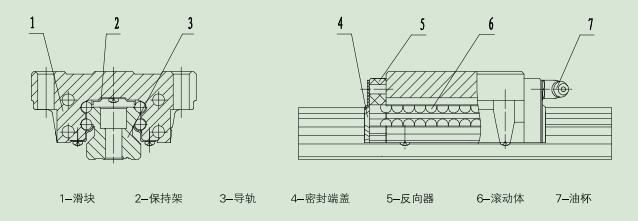

汉江HJG-DA，HJG-DB系列滚动直线导轨副主要有导轨、滑块、钢球、反相器、保持架、密封装置等部件组成。

导轨和滑块采用优质合金钢制成，经过特型专机磨荆后，中间装入滚动体，且用保持架加以固定，以便拆装时滚动体救落：用合成树脂导引滚动体返向，形成循环运动，再端密封端盖和刮片防止灰尘、异物进入，并设计有用于润滑的注油杯和流道。

为了满足用户的需求，汉机配备了HJG-DA、HJG-DB、HJG-DZ等多种系列的滚动直线导轨副。

HJG-DA系列、HJG-DB系列浪动直线导轨副均采月郎列国弧接触型结物，具有差动滑移量小、自调整性高、承载大等特点。

HJG-DZ系列筑动直线导轨副采用琅枝作为滚动体，具有接触刚性高、吸振能力强、超重承载等特点。

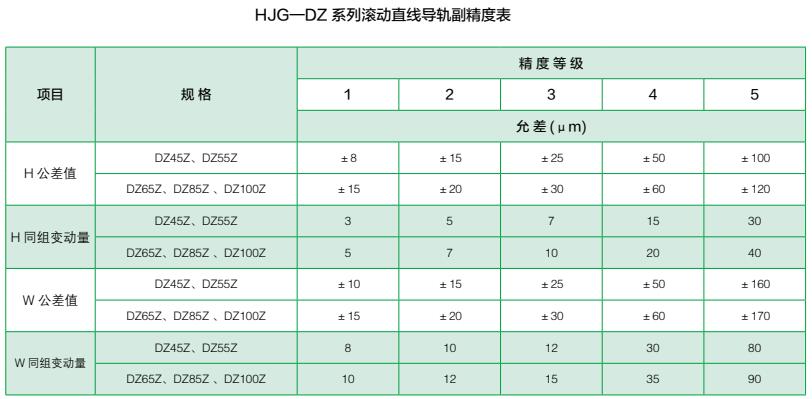

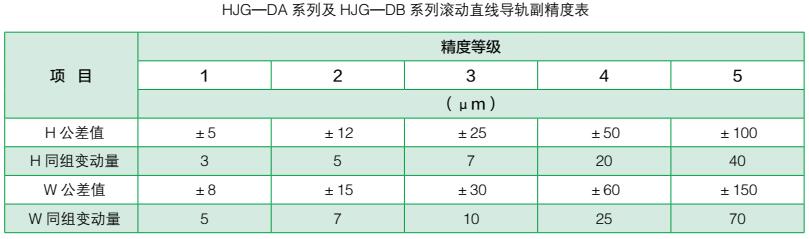

根据中华人民共和国机械行业标准《滚动直线导轨副》JB/T7175—2006 和《滚柱直线导轨副》JB/T12603—2016 的规定， HJG-D 滚动直线导轨副的精度分为运动精度和综合精度。

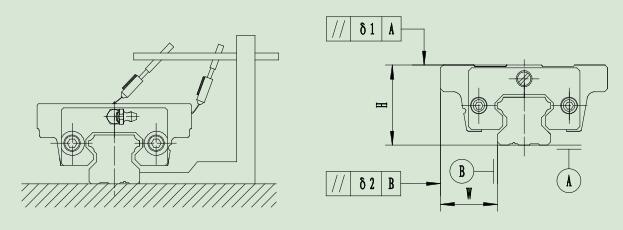

测量方法如下图所示：

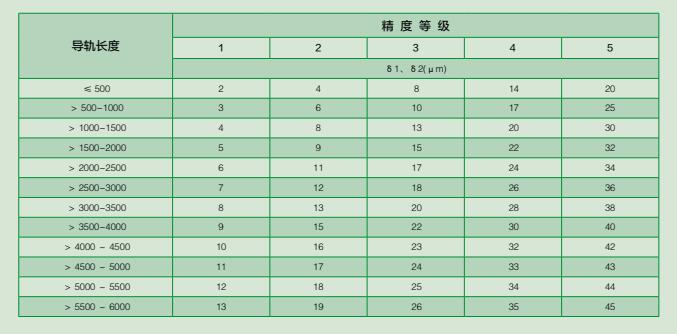

● 运动精度

所谓运动精度是指用螺栓将导轨紧固到基准平面上，导轨处于紧固状态，使滑块沿行程全长运动时， 导轨与滑块基准平面之间的平行度误差。

● 综合精度

高度H的同组变动量是指在同一平面上组装的各个滑块所形成的H值的最大尺寸与最小尺寸差。

宽度W的同组变动量是指在一根导轨上组装的各个滑块所形成的W值的最大尺寸与最小尺寸差。

注：

（1）同一平面上并列使用2根以上导轨时，宽度W同组变动量只适用于基准导轨，在基准导轨的号码末尾处印有“J”标记。

（2）H、W都是将导轨副团定在平台上，在导轨中间位置测量滑块中心。

W只适用于基准导轨，非基准导轨不考核。

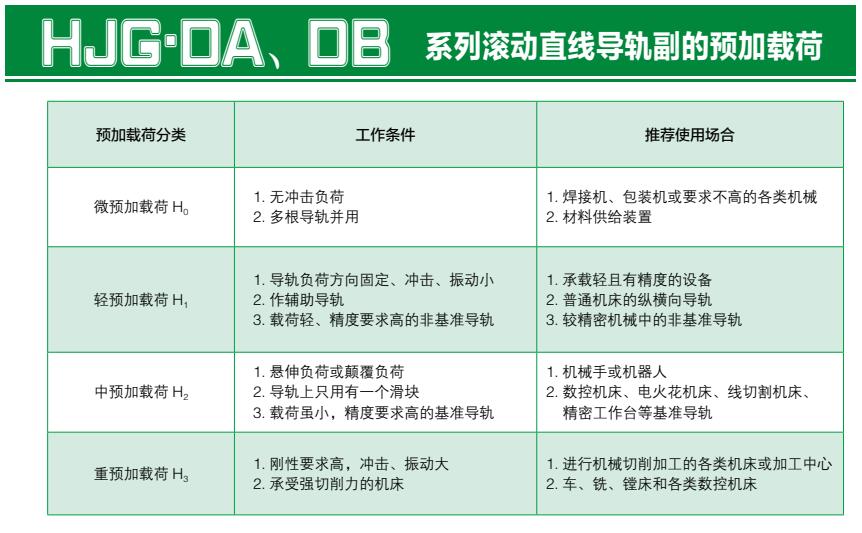

直线运动滚动支承系统所受的负荷，受下列各种因素的影响：配置形式（水平、竖直、横排……），移动件的重心和受力点的位置，导轨上移动件牵引力的作用点，起动及停止时的惯性力以及切削力的

作用等。

按照工程力学求出每个滑决承受的载荷，然后根据空间布局选用合适规格的导轨和滑块数。

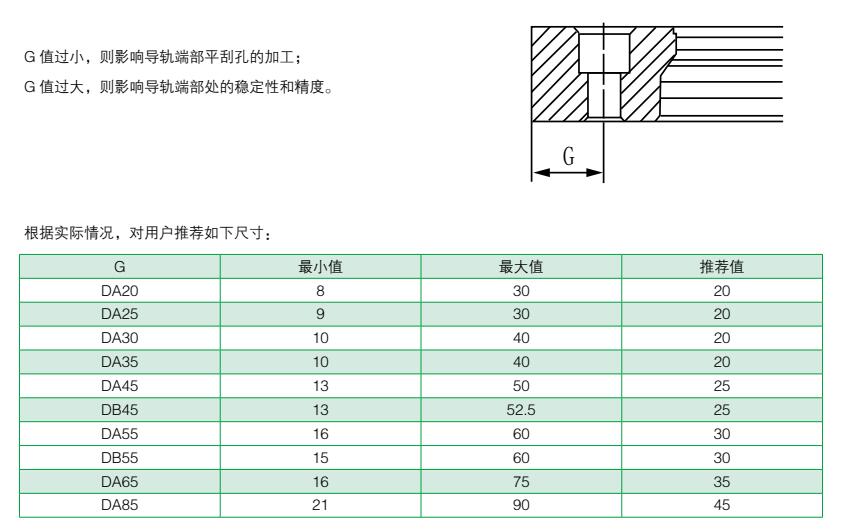

滚动直线导轨副的安装说明

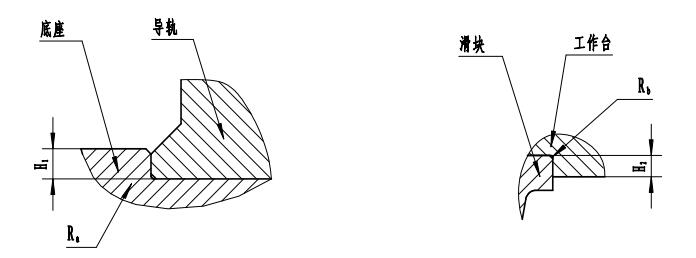

● 安装面的靠肩高和圆角半径

为了方便装配和保证装配精度，通常在导轨或滑块的安装面与靠肩面角部加工一条沉割槽，或加工小于导轨或滑块倒角的圆角，

如图所示：

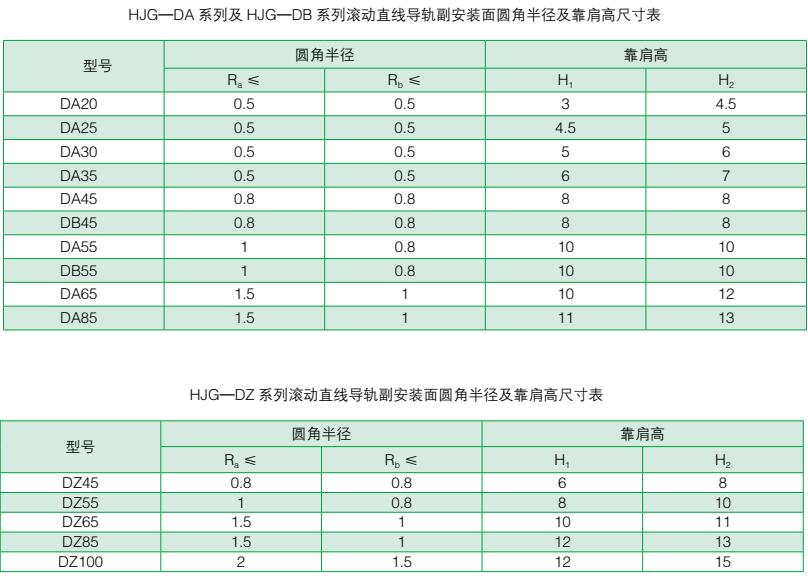

为防止导轨和滑块产生干涉，对 HJG—DA 系列、HJG—DB 系列及 HJG—DZ 系列滚动直线副安装面的靠肩高及圆角半径尺寸推荐如下表：

● 导轨的安装

使用油石将安装基准面的毛刺及微小变形处修平，并清洗导轨基准面。

清洗导轨上面的防锈油并辩识侧基准面（距导轨底部小圆弧较近的一侧面和滑块侧面有小圆弧或有文字标识的面为侧基准面），并将导轨底面和侧基准面对准安装基准面，用螺钉预紧固，拧紧力不要太大。使导轨底面和侧基准面完全和安装面紧密贴合。

完成上述工作后，从中间开始按交叉顺序向两端逐步拧紧所有螺钉。然后进行精度检验和另一根导轨的安装。

● 压紧方式

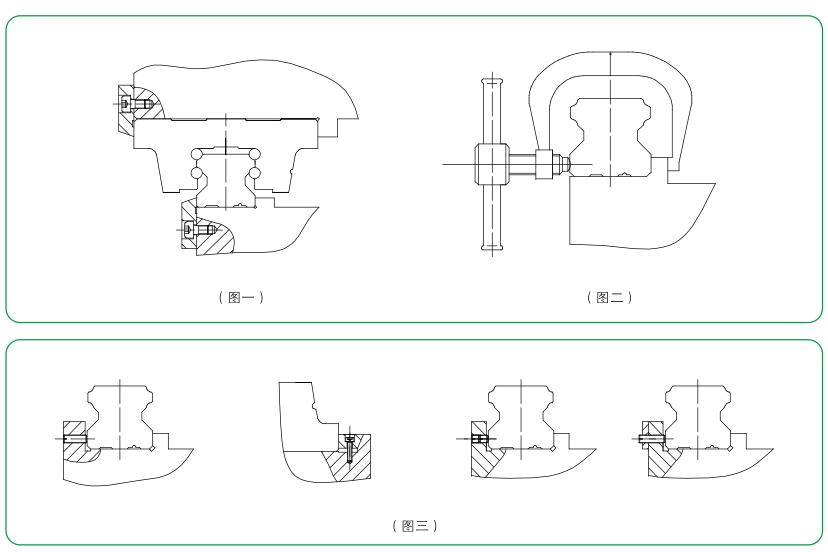

图一所示为最常用的压紧结构。

压板工作平面用沉割隔成二块，使用时可根据零件尺寸的实际情况修整任何一平面，使压板能牢固地将导轨或滑块压紧即可，如不采用压紧装置（如图一），为保证导轨的直线度达到制造时的精度，必须用图二或别的辅助工具使导轨的基准面与相配件的基准面紧密贴合，否则将影响运动的灵活性。

除介绍的主要结构形式外，其他的压紧方式还有很多，用户可根据不同的使用要求，进行设计或选用，图三所示为推荐性结构，供用户参考。

● 安装与设计注意事项：

HJG—D 导轨是一种约束结构，导轨可承受上下左右方向施加的负荷，因此要设计出与机械结构及承载方向相适应的最佳装配结构。

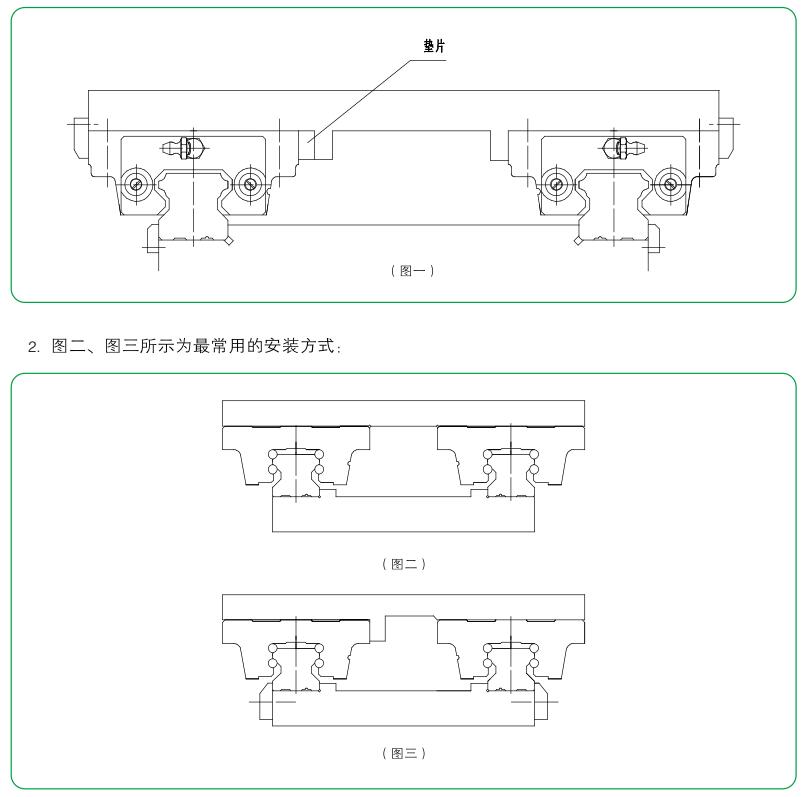

1．在同一平面安装两根导轨时，如所受的负载为冲击载荷且精度要求高，两根导轨侧面都应有定位面，滑块侧面也应设置定位面。如图一所示：

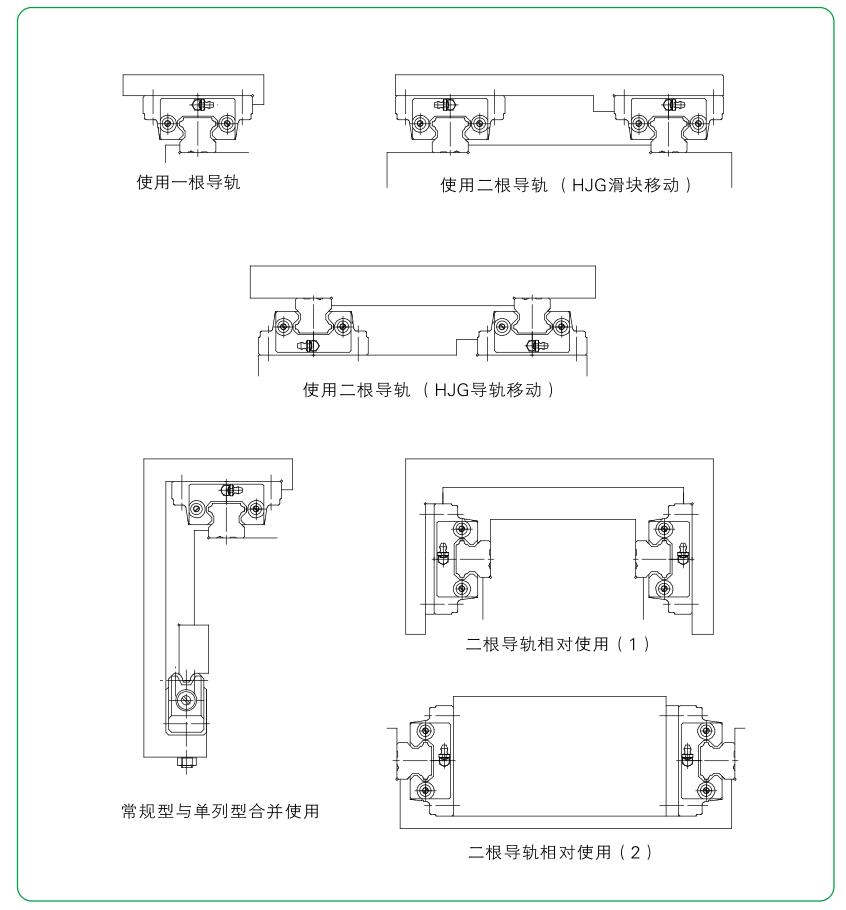

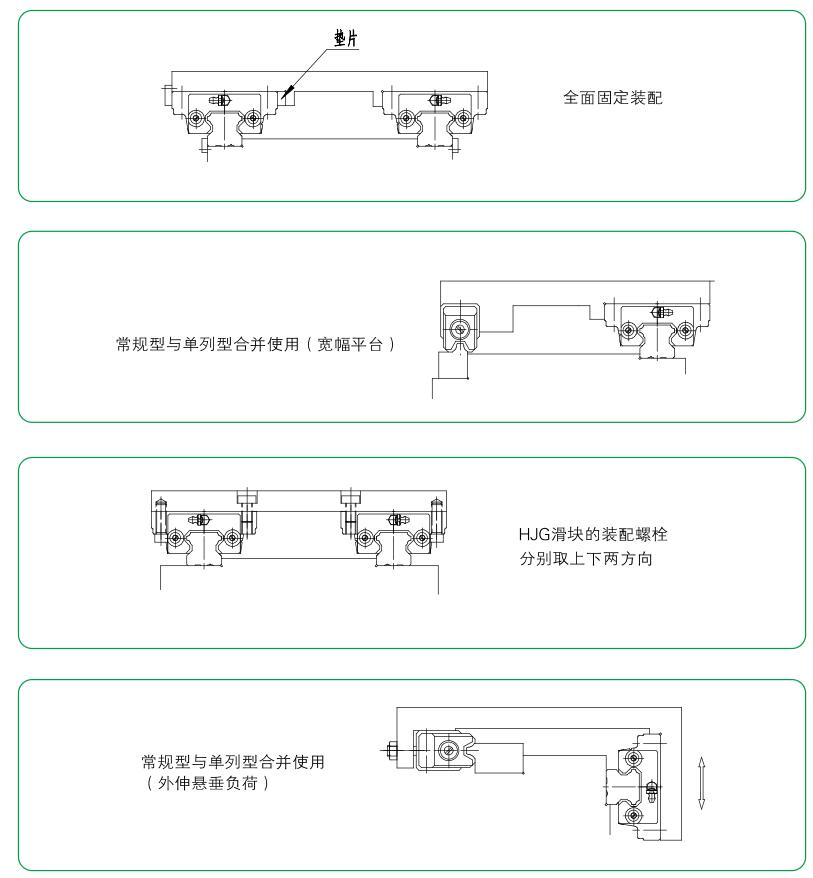

其他安装方式

特殊装配举例

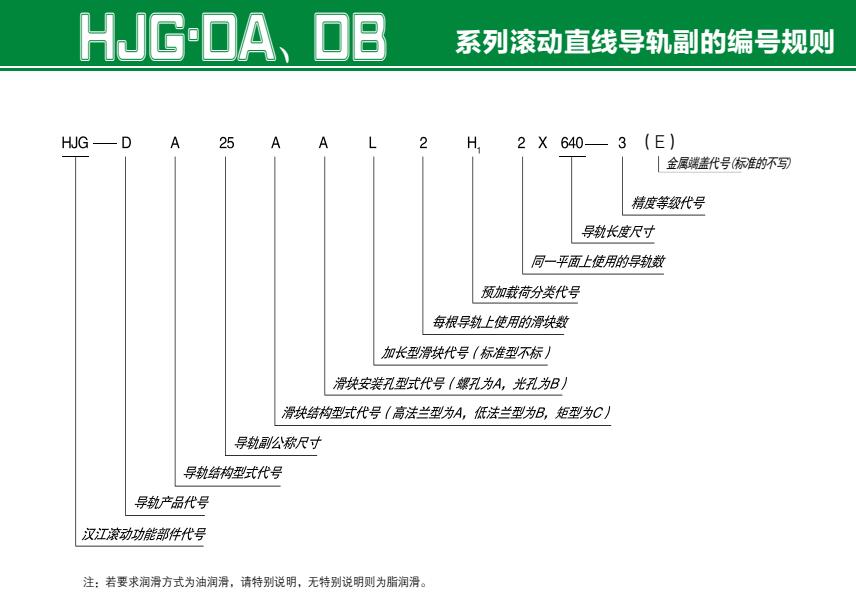

汉江HJG-DA与HJG-DB系列滚动直线导轨副的结构

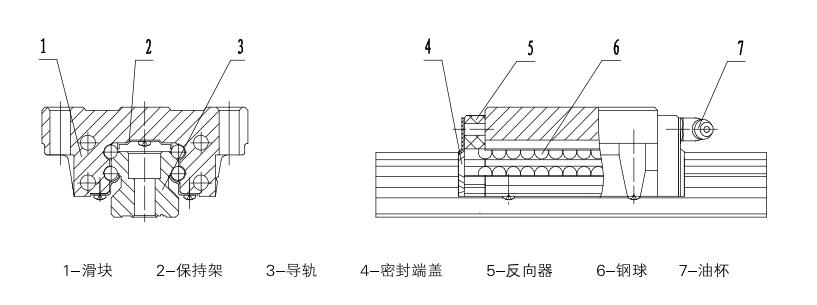

HJG-DA、DB 系列滚动直线导轨副主要有由导轨、滑块、滚珠、反向器、保持架、密封装置等部分组成。导轨和滑块采用优质合金钢制成，经过特型专机磨削后，中间装入滚珠，且用钢制保持架加以固定，防止拆装时滚珠散落；用合成树脂导引导滚珠返向，形成循环运动，两端密封端盖和刮片防止灰尘、异物进入；并设计有用于润滑的注油杯和流道。

● 四方向等载荷

HJG-DA、DB 系列滚动直线导轨副滚动体与沟槽设计为 45°接触角，决定其径向、反径向和水平方向可承受等额载荷。

 ● 高刚性、高负载

HJG-DA、DB 系列滚动直线导轨副采用特殊的四列圆弧沟槽设计，增大了接触面积，相对两列式沟槽，其承受载荷能力、接触刚度和系统刚度都大有提高 .

 ● 高精度

HJG-DA、DB 系列滚动直线导轨副采用高精度数控专机多面同时磨削、激光检测等先进手段，易于保证导轨的制造精度。

 ● 平滑、低噪、环保无污染

HJG-DA、DB 系列滚动直线导轨副反向器采用特殊的合成树脂制作的反向、导向系统，并拥有特殊的反向系统设计，因而可实现平滑而低噪的直线运动。

 ● 结构小型化

HJG-DA、DB 系列滚动直线导轨副断面和刚性达到最优化设计，断面小而刚性大，因而可实现机床小型化的目的。

 ● 安装简单

HJG-DA、DB 系列滚动直线导轨副对用户的安装基面要求低，安装、调试简单。
